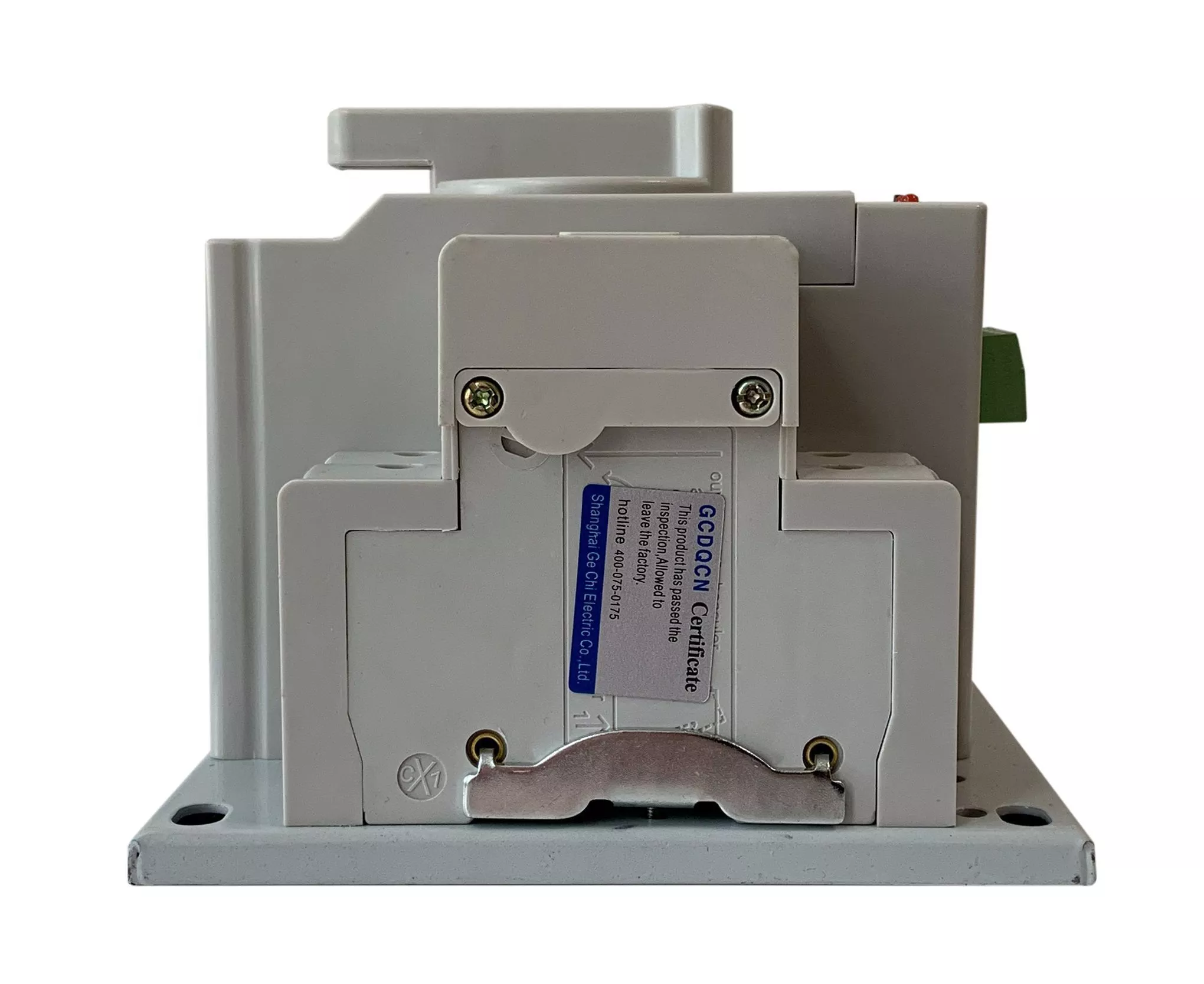

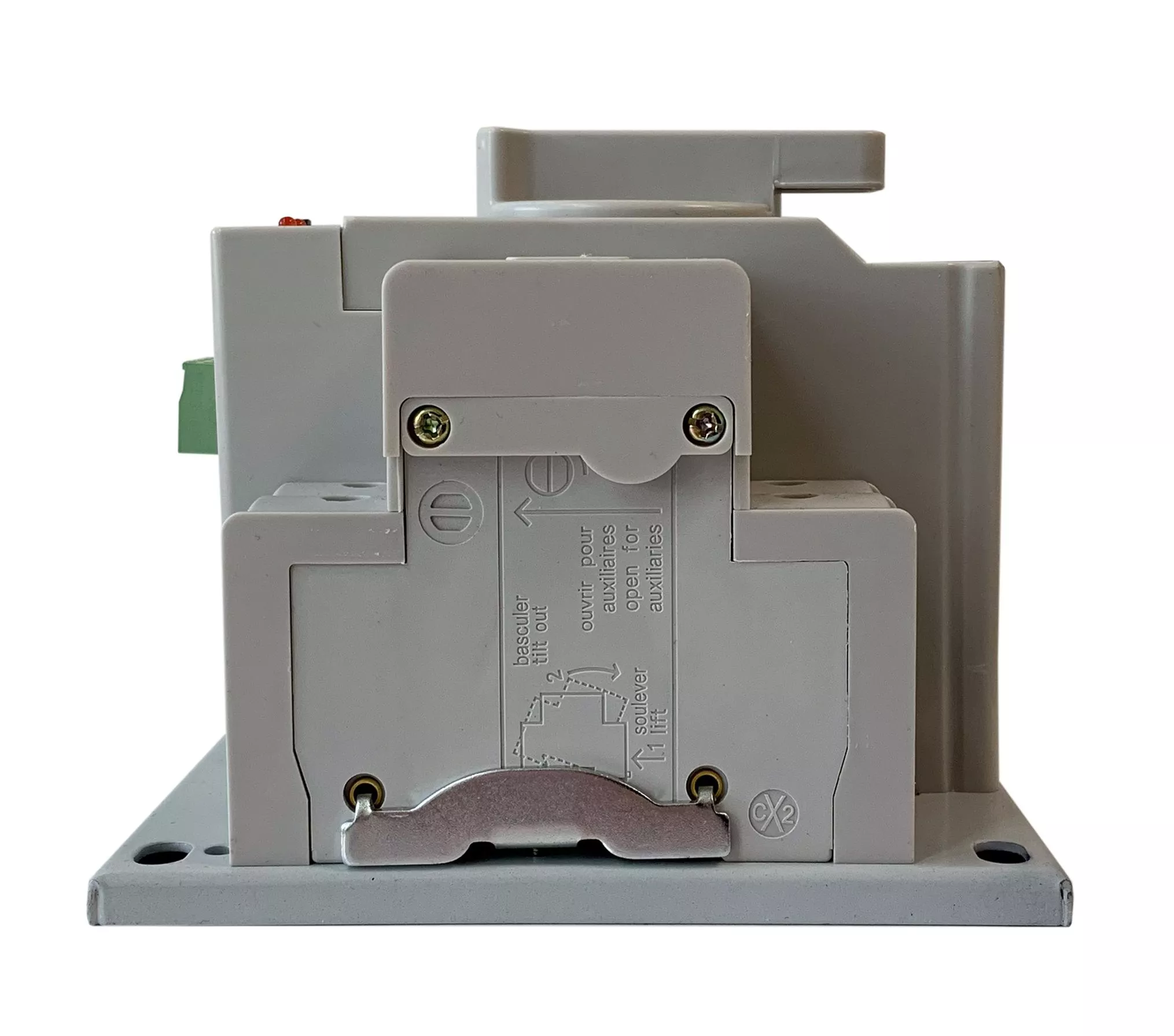

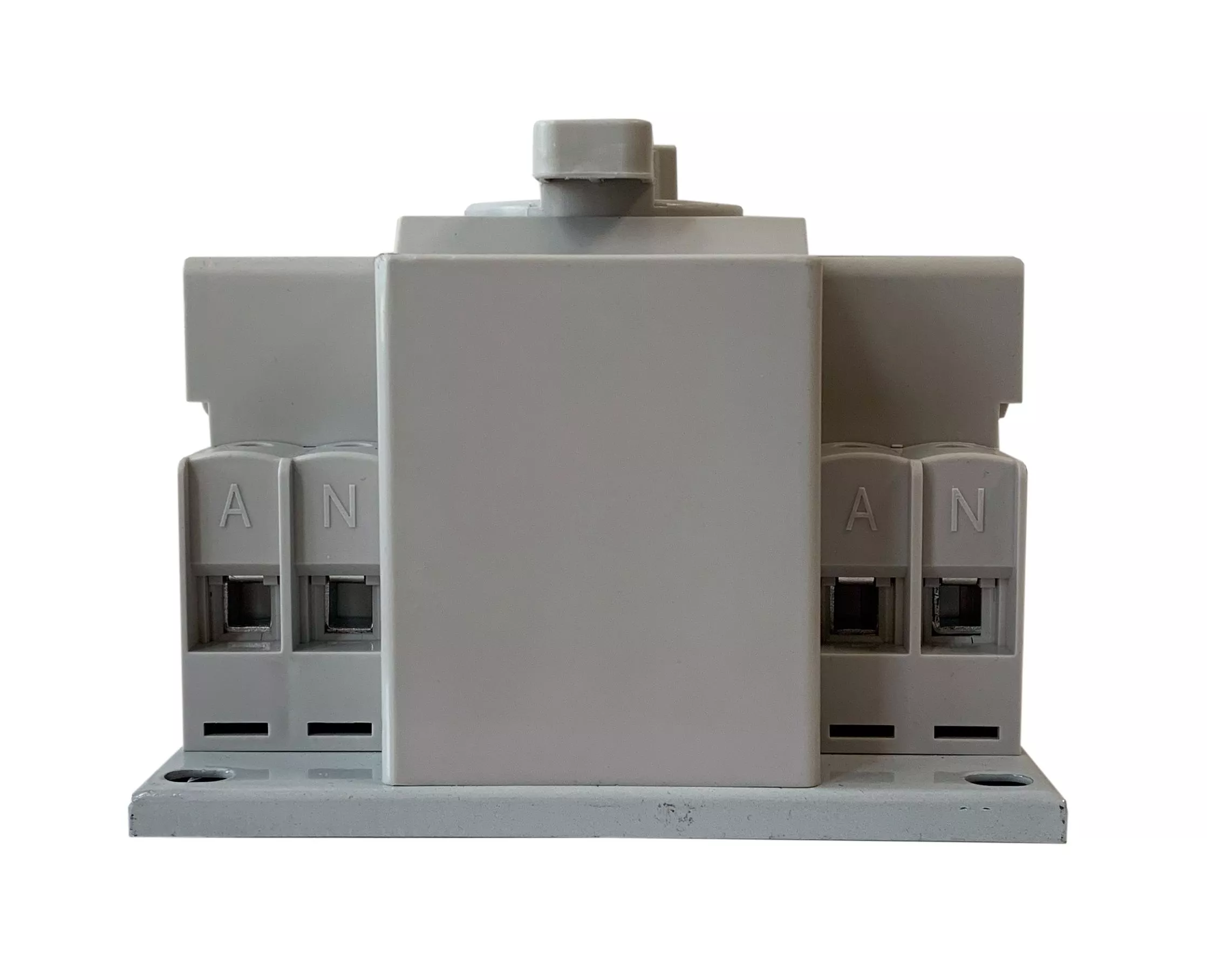

Автоматический ввод резерва SK-63-2P — 63 А, 2P

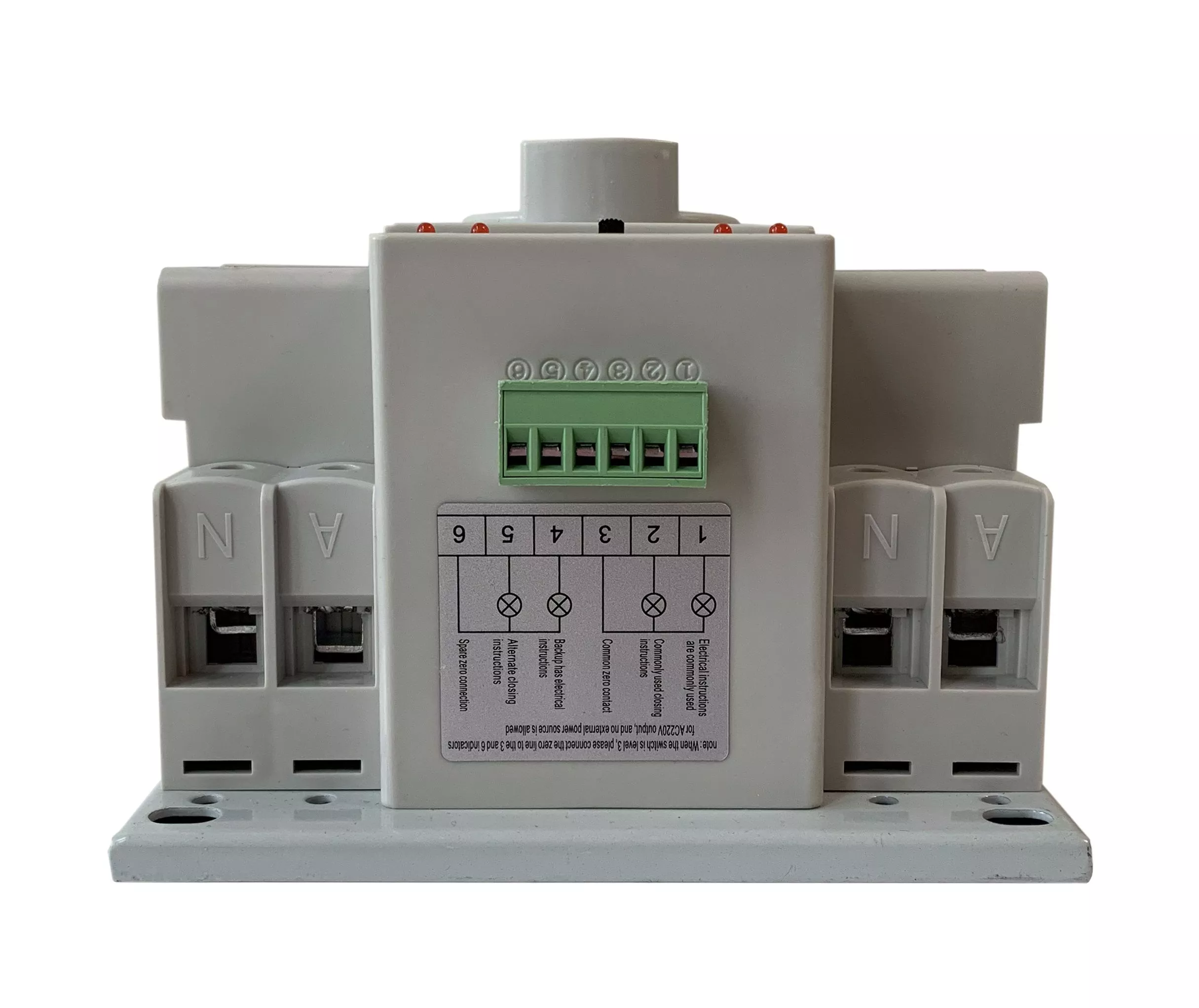

Автоматический ввод резерва SK-63-2P — двухполюсный переключатель питания (АВР) для однофазной сети 230 В. Устройство автоматически переводит нагрузку с основной линии на резервную при исчезновении напряжения и возвращает её на основной ввод после восстановления питания. АВР рассчитан на ток до 63 А; время автоматического переключения — менее 3 секунд. Для чего нужен АВР SK-63-2P Блок АВР на два ввода позволяет организовать резервное электропитание дома, дачи или отдельной группы потребителей. В качестве источников могут использоваться электросеть и инвертор 220 В, а также электросеть и генератор с уже поданным выходным напряжением. Автоматический переход на резерв при пропадании питания на основном вводе. Возврат к основной сети после восстановления напряжения. Ручное переключение источника питания поворотной рукояткой. Двухполюсное исполнение 2P для коммутации фазного и нейтрального рабочих проводников по предусмотренной схеме. Светодиодная индикация наличия напряжения на вводах и выбранного источника питания. Автоматический и ручной режимы работы Автоматический режим (Auto) При наличии напряжения на основном вводе N нагрузка питается от него. Если основная линия обесточена, а напряжение на резервном вводе R присутствует, АВР автоматически переключает нагрузку на резервный источник. После восстановления основного питания устройство возвращает нагрузку на основной ввод. Ручной режим (Manual) Переключение между основным и резервным источниками выполняется вручную поворотной рукояткой. Режим удобен при обслуживании и проверке схемы резервного питания. Перед ручным управлением необходимо перевести переключатель выбора режима в положение Manual. Где применяется автоматический ввод резерва 63 А Сеть и инвертор: переключение питания нагрузки между городской электросетью и инвертором с выходом 220–230 В. Сеть и генератор: перевод нагрузки на работающий генератор, когда на резервном вводе уже появилось подходящее напряжение. Внешний байпас ИБП: переключение между выходом ИБП и альтернативным источником при правильно спроектированной и согласованной схеме. Резервное питание дома или оборудования: организация приоритетного основного и запасного ввода в однофазной сети. Основные характеристики SK-63-2P Количество фаз — 1. Количество полюсов — 2P. Номинальное напряжение сети — 230 В переменного тока. Частота — 50/60 Гц. Максимальный коммутируемый ток — 63 А. Время автоматического переключения — менее 3 с. Режимы работы — автоматический и ручной. Примеры использования и подключения АВР При подключении основного и резервного источников к АВР необходимо соблюдать назначение вводов N и R и выходных клемм нагрузки. Приведённые ниже изображения иллюстрируют возможные варианты построения системы резервного электропитания. Важно: АВР не обеспечивает переключение без перерыва питания и сам по себе не запускает генератор. Резервный источник должен быть готов к подаче напряжения. Схему подключения, защиту линий от перегрузки и короткого замыкания, а также непрерывность защитного проводника PE следует предусмотреть при проектировании электроустановки. Характеристики Характеристики: Характеристика Значение Количество фаз 1 Напряжение, В 230 Частота, Гц 50/60 Максимальный ток, А 63 Время переключения, с 3 Максимальное усилие затяжки болта в клемной колодке 2,5 Н.М. Износостойкость механическая, не менее 6 000 циклов Вкл./Откл. Износостойкость электрическая, не менее 1 500 циклов Вкл./Откл.
