Модуль внешнего байпаса EBM-03-WCL-1

Назначение и применение

Модуль внешнего байпаса Штиль EBM-03-WCL-1 создан для однофазных источников бесперебойного питания серии ST мощностью 1-3 кВА. Его основная задача — обеспечить возможность ручного, безразрывного переноса нагрузки с инвертора ИБП на входную сеть. Эта функция критически важна для поддержания работы подключенного оборудования во время настройки, технического обслуживания или замены ИБП.

Режимы работы

Устройство монтируется на стену и функционирует в трех режимах, которые определяются состоянием контактов S1, S2 и S3:

• ON-LINE: Нагрузка питается от ИБП, который подключен к сети (S1, S3 замкнуты, S2 разомкнут). Это основной режим с автоматическим переключением на сеть при сбое ИБП.
• СЕРВИС: Нагрузка запитана от обходной сети модуля (S1, S2 замкнуты, S3 разомкнут). ИБП работает в режиме холостого хода. Данный режим предназначен для технического обслуживания и пусконаладочных работ.
• ОБХОД: Нагрузка питается от обходной сети модуля, а ИБП полностью обесточен (S2 замкнут, S1, S3 разомкнуты). Режим необходим для замены элементов ИБП.

Конструктивные особенности

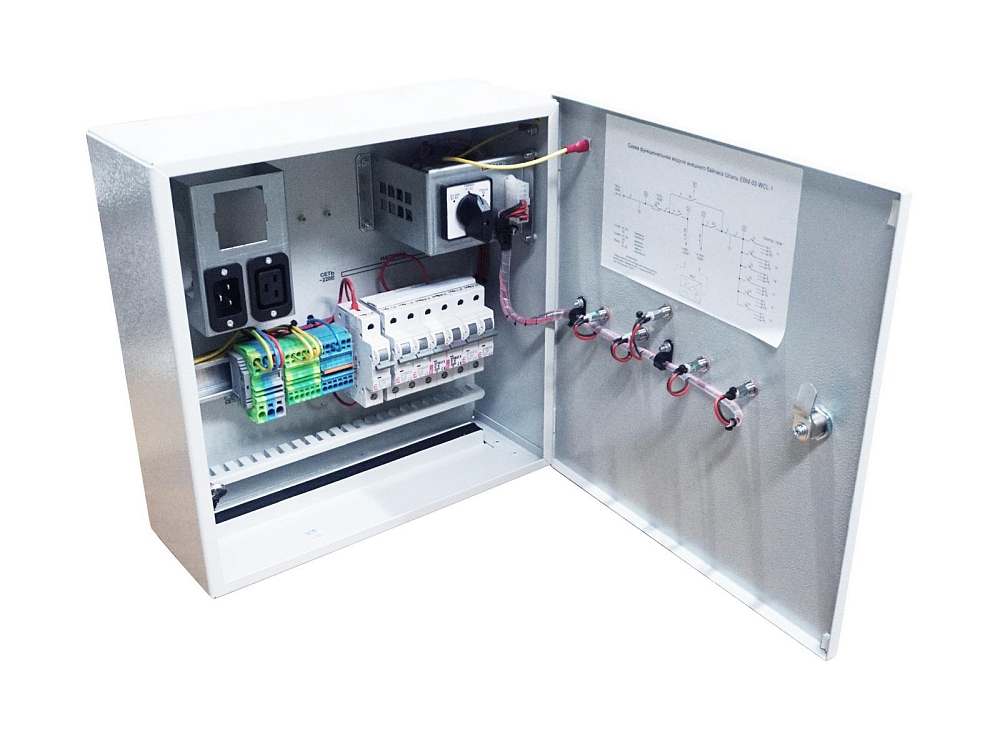

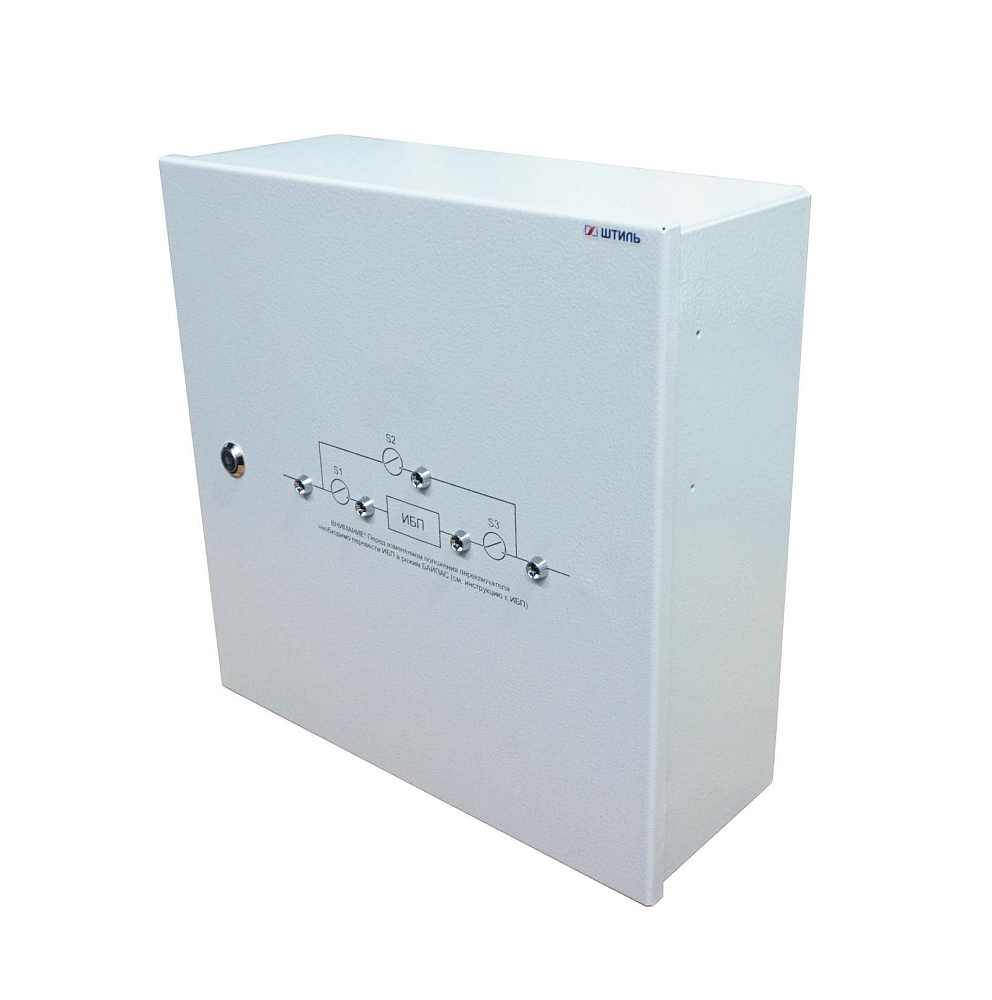

На фронтальной панели модуля расположена наглядная структурная схема байпаса и светодиодная индикация, которая отображает наличие напряжения в цепях устройства. Переключение режимов осуществляется с помощью поворотной ручки кулачкового переключателя. Модуль оснащен опциональными "сухими" сигнальными контактами для дистанционного контроля выбранного режима, что позволяет интегрировать его в систему мониторинга.
