Модуль внешнего байпаса EBM-03-RT

Назначение модуля

Модуль EBM-03-RT обеспечивает ручное, безразрывное переключение нагрузки с инвертора ИБП на сеть. Это дает возможность проводить сервисное обслуживание, настройку или замену ИБП, не прерывая питание критичных устройств.

Режимы работы

Устройство поддерживает три режима, управляемые контактами S1, S2 и S3:

• ON-LINE: нагрузка запитана от ИБП, питание ИБП — от сети. При сбое ИБП нагрузка автоматически переключается на сеть.
• СЕРВИС: нагрузка запитана от обходной сети модуля, ИБП отключен от нагрузки, но получает питание. Режим для обслуживания и пусконаладочных работ.
• ОБХОД: нагрузка запитана от обходной сети, ИБП полностью обесточен. Используется для замены ИБП или его компонентов.

Особенности конструкции

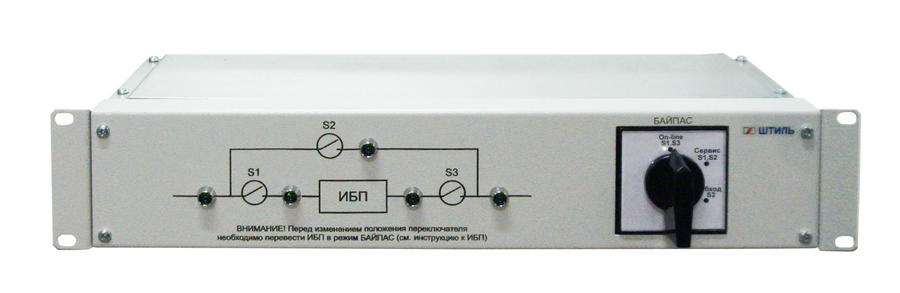

Модуль выполнен в стоечном корпусе типа 1024 и весит 3 кг. На передней панели расположена светодиодная индикация, которая показывает наличие напряжения в цепях. Переключение режимов осуществляется простым кулачковым переключателем. Опционально доступны “сухие” сигнальные контакты для дистанционного контроля состояния.

Подключение

Разъемы для подключения кабелей питания аналогичны разъемам ИБП, что упрощает интеграцию и ускоряет монтаж.
