Модуль внешнего байпаса EBM-01-WCL-1PS

Назначение и совместимость

Данный модуль создан для организации бесперебойного электроснабжения подключенного оборудования в моменты планового технического обслуживания или полной замены ИБП. Он полностью совместим с однофазными источниками бесперебойного питания марки Штиль, относящимися к линейке ST с мощностным диапазоном от 1 до 3 кВА.

Принцип работы и режимы

Устройство позволяет осуществлять ручное, безразрывное переключение нагрузки с инвертора ИБП на внешнюю сеть. Это достигается за счет трех основных режимов функционирования:

• ON-LINE: Основной режим, при котором питание нагрузки осуществляется от инвертора ИБП. При возникновении неисправности или перегрузки инвертора, автоматический внутренний байпас переключает нагрузку на сеть.
• СЕРВИС: В режиме питания нагрузки от внешней сети, выход ИБП отключен, но сам ИБП остается подключенным к сети и работает в режиме холостого хода. Данный режим необходим для проведения технического обслуживания и пуско-наладочных работ.
• ОБХОД: Нагрузка также запитывается от внешней сети, но выход ИБП отключен, а сам ИБП обесточен. Используется для замены ИБП или его токоведущих элементов.

Конструктивные особенности

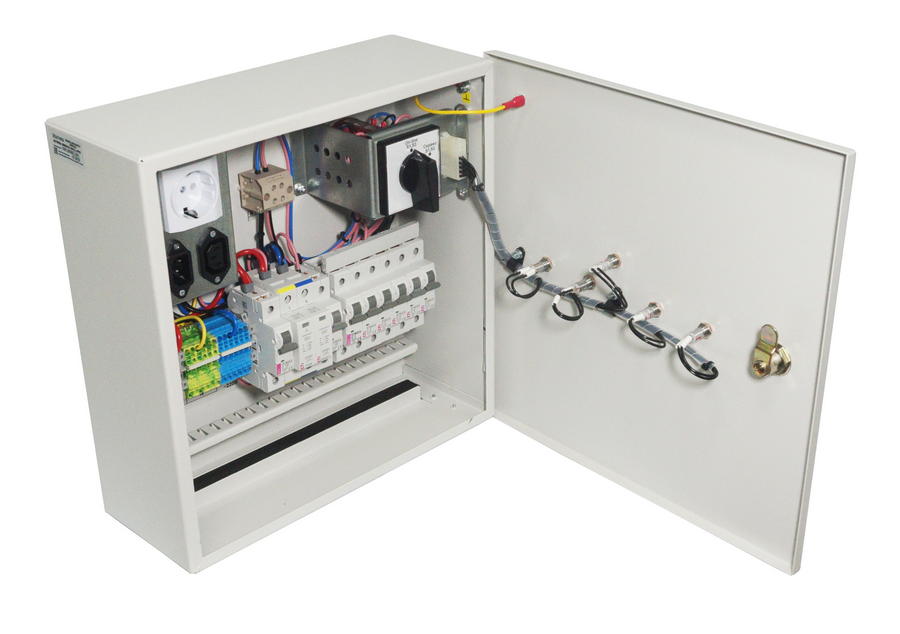

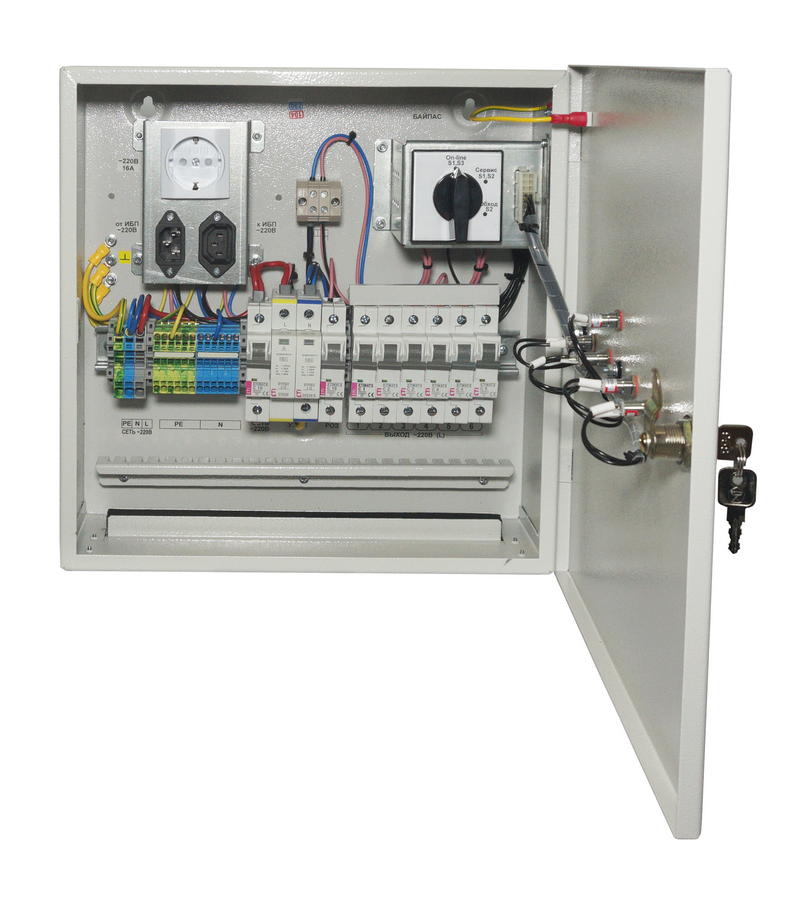

Модуль выполнен в настенном корпусе типоразмера 1023 и имеет массу 6 килограммов. Управление режимами работы осуществляется удобным поворотным кулачковым переключателем. Для визуального контроля состояния цепей модуля оснащен светодиодными индикаторами, сигнализирующими о наличии напряжения. По опциональной доступности возможен дистанционный мониторинг состояния модуля с использованием «сухих» контактов.
