Модуль внешнего байпаса EBM-01-WCL-1

Назначение и совместимость

Модуль EBM-01-WCL-1 предназначен для поддержания непрерывности электроснабжения оборудования во время технического обслуживания, настройки или полной замены ИБП. Он предназначен для использования с однофазными источниками бесперебойного питания серии ST, мощность которых варьируется от 1 до 3 кВА.

Принцип работы и режимы

Устройство позволяет осуществлять ручное переключение нагрузки с инвертора ИБП на входную сеть без разрыва питания. Модуль функционирует в трех ключевых режимах, управляемых состоянием контактов:

• ON-LINE: Нагрузка питается от инвертора ИБП с автоматическим переключением на сеть при сбое.
• СЕРВИС: Нагрузка подключена к обходной сети, ИБП работает в режиме холостого хода.
• ОБХОД: Нагрузка запитана от обходной сети, ИБП полностью отключен от питания.

Конструкция и особенности

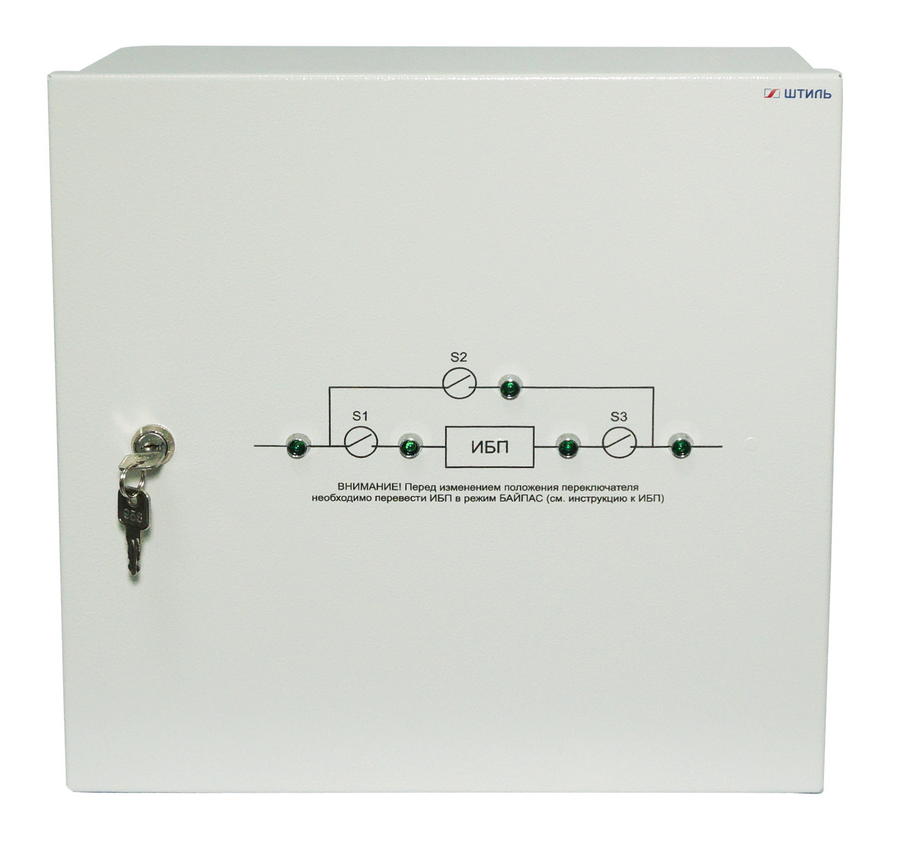

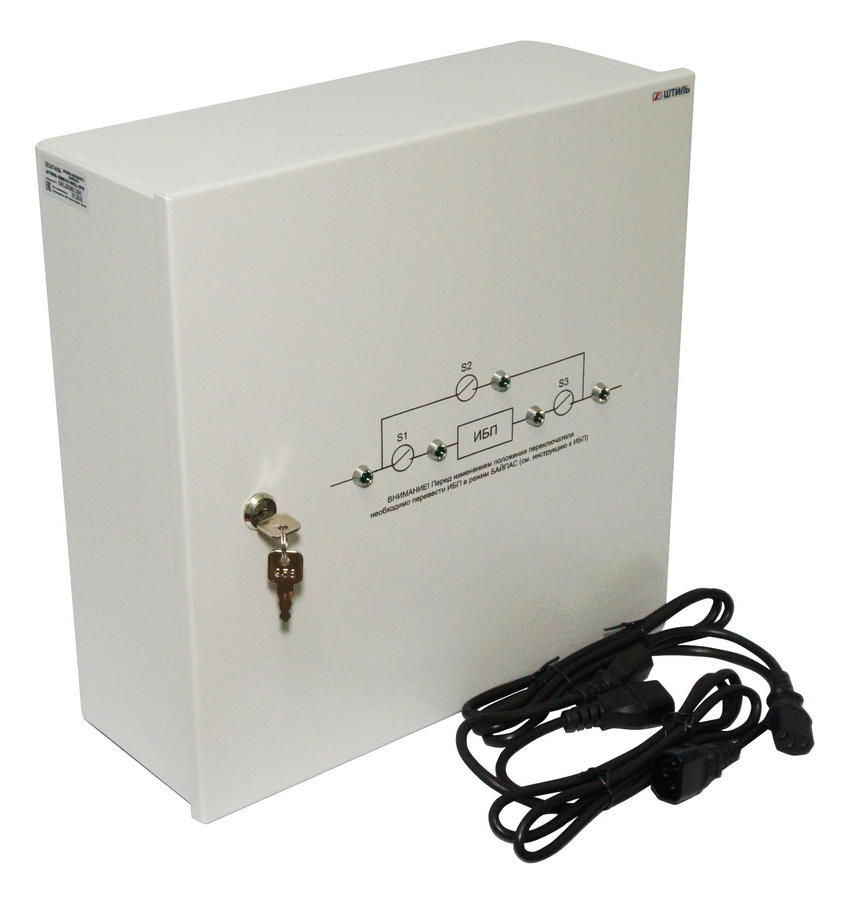

Корпус модуля выполнен в настенном исполнении типа 1023. Вес устройства составляет 6 кг. В конструкцию включена светодиодная индикация для визуального контроля наличия напряжения в цепях. Переключение между режимами осуществляется с помощью удобной ручки кулачкового переключателя.
