Модуль распределения PDM-03-3CL-1Р

Назначение и особенности конструкции

Модуль распределения PDM-03-3CL-1Р предназначен для создания систем безопасного электроснабжения однофазных потребителей, работающих в паре с источниками бесперебойного питания. Корпус устройства имеет типоразмер 1024. Весь механизм весит 3 кг, что упрощает его монтаж в распределительных щитах.

Функциональные возможности

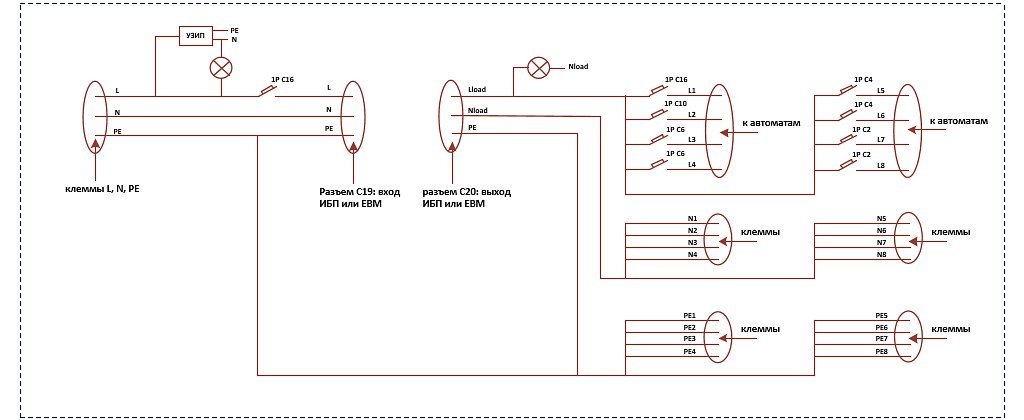

В состав модуля входят ключевые компоненты для защиты и управления сетью. Встроенное ВРУ (вводно-распределительное устройство) дает расширенные возможности по управлению электрическими цепями. УЗИП (устройство защиты от импульсных перенапряжений) служит для предотвращения повреждений оборудования, вызываемых скачками напряжения в сети.

Технические характеристики подключения

• Тип входа: однофазная, трехпроводная система (L, N, PE).
• Входное напряжение: номинальное значение 220 В.
• Выходные автоматы: 1x С16 А, 1x С10 А, 2x С6 А, 2x С4 А, 2x С2 А.
• Тип подключения: клеммы для входа и автоматические выключатели для выхода.

Рекомендации по монтажу

Для обеспечения стабильной и безопасной работы системы внешний автоматический выключатель на распределительном щите должен иметь номинал С20 А. Для подключения рекомендуется использовать медный проводник сечением 2,5 мм².
