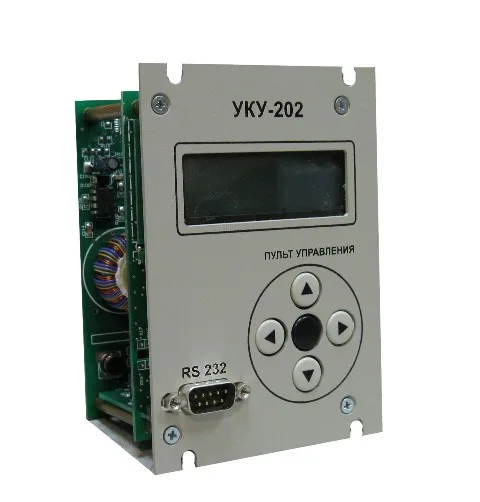

Контроллер УКУ-202

Назначение и функции

Контроллер УКУ-202 предназначен для управления и контроля модульных выпрямителей «Форпост» и других узлов в составе ИБЭП высотой 3U. Устройство отображает цифровую информацию о параметрах питающей сети, выпрямителей, аккумуляторов и нагрузки, а также показывает мнемоническую схему состояния ИБЭП.

Ключевые возможности

Система обнаруживает аварийные состояния выпрямителей, отключает аварийный и подключает резервный блок, а также запускает выпрямители на параллельную работу. Контроллер следит за отсутствием напряжения в питающей сети, отсутствием аккумуляторов или обрывом их цепи, формируя сигнал «АВАРИЯ АКБ».

Интерфейсы и управление

Устройство оснащено ЖКИ-дисплеем и 5 кнопками для локального взаимодействия. Интерфейс RS-232 обеспечивает дистанционный мониторинг ИБЭП. Контроллер формирует сигналы «АВАРИЯ» на «сухих контактах» и соответствующие звуковые сигналы.

Специальные функции

Контроллер УКУ-202 выполняет три специальные функции: «Выравнивающий заряд» с управлением выходным напряжением, «Контроль ёмкости АКБ» с отключением выпрямителей и разрядом до заданного напряжения, а также «Автоматический выравнивающий заряд» с автоматическим управлением напряжением. Также осуществляется контроль состояния дополнительных цифровых входов и измерение температуры окружающей среды.
