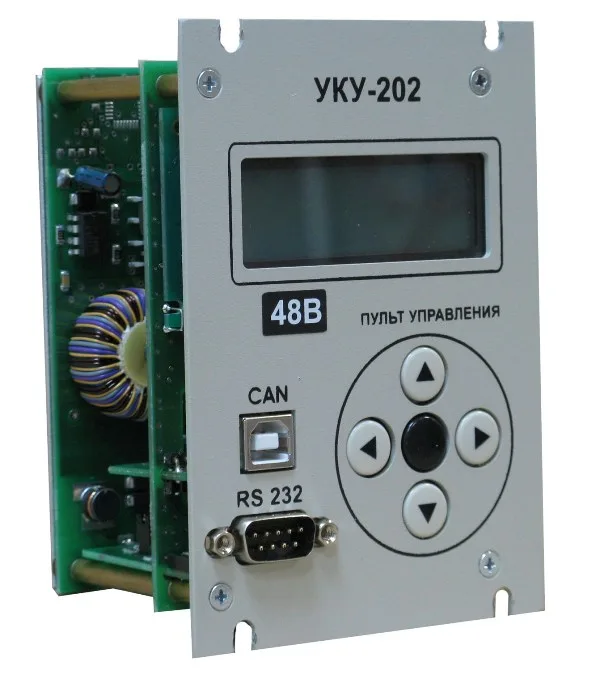

Контроллер УКУ-202-CAN

Назначение и функции

Контроллер УКУ-202-CAN предназначен для управления и мониторинга узлов в составе ИБЭП «Форпост» высотой 3U, включая модульные выпрямители. Устройство позволяет одновременно работать с одним или двумя выпрямительными модулями.

Мониторинг и управление

Контроллер предоставляет цифровую индикацию ключевых параметров: питающей сети, выпрямителей, аккумуляторных батарей и нагрузки. Он отображает мнемоническую схему состояния ИБЭП и формирует звуковые сигналы при аварийных ситуациях. Управление осуществляется через ЖКИ-дисплей и 5 кнопок.

Интерфейсы и сигналы

Для дистанционного мониторинга ИБЭП используются интерфейсы RS-232 и CAN. Контроллер способен выявлять исчезновение напряжения в сети, отсутствие АКБ или обрыв её цепи, формируя сигнал «АВАРИЯ АКБ». Аварийные состояния также выводятся на «сухие контакты».

Специальные функции

Встроенные функции контроллера включают выравнивающий и автоматический выравнивающий заряд АКБ с управлением выходным напряжением выпрямителей, а также контроль ёмкости аккумуляторной батареи путём её разряда до заданного минимального напряжения. Дополнительно устройство контролирует состояние внешних цифровых входов и управляет выходным напряжением в зависимости от температуры окружающей среды.
